商品說明：
高精度過負荷扭力保護裝置
使用鋼珠或凸輪方式作動。
一般用途於無背隙，高速旋轉，密封式的結構形式
根據應用的需求。
容量：0.294N/m～ 7154N/m

TGB系列
特點：
1.行程精度±10％以內
2.驅動側回轉一圈後,自動復歸
3.可使用非接觸傳感器TG形式（選配）

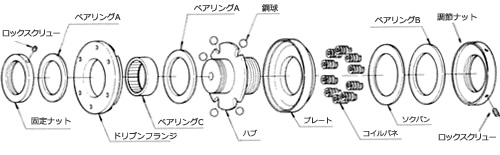

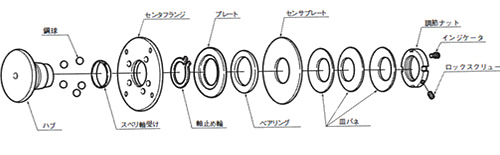

構造圖

※構造圖，上面是TGB20～130。（TGB70規格，稍微不同構造。）

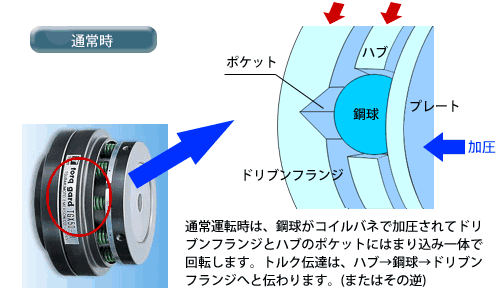

作動原理(TGB20~TGB70)

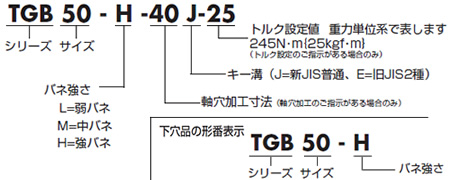

形番表示例

TGM系列

特點：
1.行程精度±5％以內
2.驅動側回轉一圈後,自動復歸
3.主要防塵，防油，水,阻止油洩漏與入侵之構造

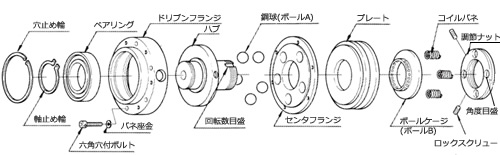

構造圖

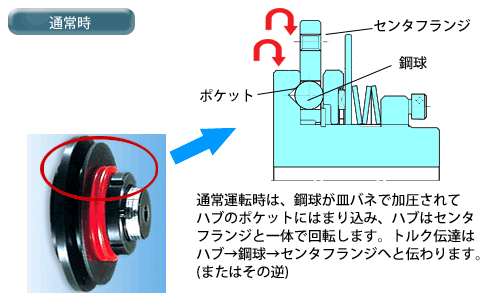

作動原理

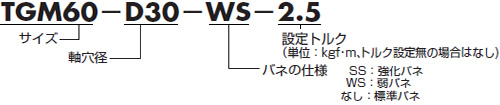

形番表示例

TGZ系列

特點：
1.行程精度±10％以內
2.手動復歸
3.可使用非接觸傳感器TG形式（選配）
4.回轉時任意執行傳達 on-off

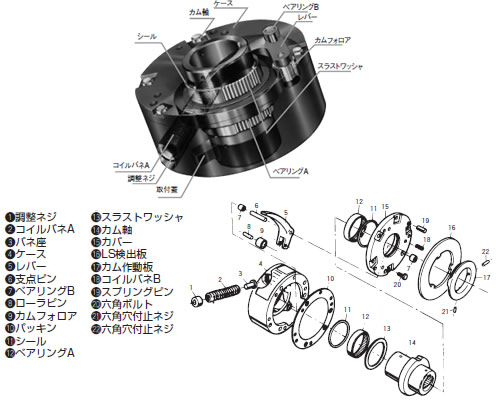

構造圖

作動原理

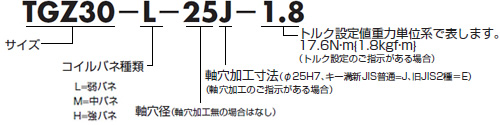

形番表示例

TGX系列
特點：
1.行程精度±3％以內
2.驅動側回轉一圈後,自動復歸
3.可使用非接觸傳感器TG形式（選配）
4.獨創的鋼球與楔形不反彈的機構

構造圖

作動原理

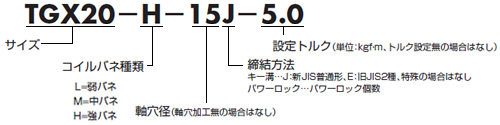

形番表示例

更多資訊：


日文版安裝說明書PDF

[TGZ系列]

[TGX系列]

[TG傳感器]
